长沙星沙欧陆590直流调速器维修

速度回路调整不良（报警只在具有编码器或电枢电压反馈选择时才运行）

MISSING PULSE

丢失脉冲

6-脉冲电枢电流波形中出现一个丢失脉冲。当电机负荷超过“不连续”

参数值的1.5 倍时出现跳闸,触发插头连接故障;也有可能是主板故障；

FIELD OVER I

励磁过电流

电机励磁电流量超过正常值的120%校准器故障，控制回路调整不良（报警只在选择励磁电流控制模式时才工作）

HEATSINK TRIP

温度过高跳闸

调速器散热片温度太高；环境温度太高；通风不良装置间的间隙不当；风扇故障/检查电源板熔断器，错误旋转；通风口阻塞；电枢电流过高—检查电机铭牌上的标称电流和调速器的电流标准

要重启调速器，必须使装置降温

OVER VOLTS

过电压

电机电枢电压超过额定电压的120%；电枢连接松弛；励磁电压调整不良；励磁电流回路调整不良；弱磁反电动势回路调整不良；速度回路调整不良

THERMISTOR

外部电机温度高

电机温度太高；通风不够；风机故障—检查方向，空气滤波器阻塞

电枢电流过高—检查铭牌上的标称电枢电流和电流标准

注释：要重启调速器，必须使电机降温

FIEDL FAIL

励磁故障

在“电流控制”模式时，励磁电流低于额定电流的6%

在“电压控制”模式时，励磁电流低于50mA（默认电流负载15K）

打开电路上电机的励磁—检查连接并测定励磁阻抗

励磁控制器运行错误

当交流电源馈给随车励磁调节器时，检查FLI和FL2 连接的线对线电压（而不是线对零）—L1 到FL1，L2 到FL2。注意三相供电必须满足于主要同步目的。

对于没有励磁供应要求的负载（即永磁铁电机），设定FIELD ENABLE（励磁启用）参数到DISABLE（禁用）以停止报警。

3 PHASE FAILED

三相故障

三相供电故障或三相供电的相丢失（在大多数情况下是这样）—检查控制器的供电，检查高速晶闸管堆栈保护熔断器，检查电源底盘代码熔断器）

检查调速器主电压（参阅产品代码）。如果电压不正确，即不正确的设备或控制器时，报警可能不能正确运行

PHASE LOCK

锁相

供应频率超出了45-64 赫兹的范围检查供电频率，不正常供电引起的同步错误

RCV ERROR

5703 接收错误

通过P3 端口从另一个调速器上接收到无效数据

STALL TRIP

故障停止跳闸

在电机静止时（AT ZERO SPEED 参数显示TRUE），电流超过了“故障停止阈值”(STALLTHRESHOLD)参数值，并且时间长于“故障停止跳闸延迟”(STALL TRIP DELAY)参数值

OVER I TRIP

过电流跳闸

电流反馈值超过额定电流的280%（300%负载未超过15ms 或325%未超过

6.6ms 才是可接受的）

电机电枢卷绕故障—检查绝缘电阻

电流回路调整不良

ACCTS FAILED

电流互感器错误

交流电流变压器插头与调速器电源板的连接错误

检查电枢电流变压器插头的正确安装

在没有电枢电流反馈的情况下，跳闸会阻止接触器关闭和电流回路的激活，这一点很重要

AUTOTUNE ABORT

自动调整中止

0XF100 CAM FULL INIT 错误

PCB板错误

0XF100 未执行OPCODE

0XF100 NMI 错误

0XF100 软件陷阱错误

0XF100 错误PCB 版本

0XF100 错误产品代码

0XF100 HSO FULL 错误

AUTOTUNE ERROR

自动调整错误

速度反馈超过额定速度的200%，或励磁电流反馈超过额定励磁电流的6%

OXF003

预备故障

更换电源板或底盘

OXF004

辅助接触器打开

内部辅助3 相接触器不能闭合

OXF005

外部跳闸

“外部跳闸”（C2）开路

OXF006

远程跳闸

“ 远程程序” (REMSEQUENCE)参数的“远程跳闸

CHECKSUM FAIL

参数未保存或被破坏

INIT CAL FAIL

模拟输入的自校准超过了正常公差，作为临时措施，每次按下E 键时公差可增加0.1%，但是这个报警消息表示有硬件故障存在

IA FBK CAL FAIL/IA INST CALFAIL

主板故障

OXF008

未知故障

更换主板

590P/0015

590P/0035

590P/0040

590P/0070

590P/0110

590P/0165

590P/0180

590P/0270

590P/0380

590P/0500

590P/0725

590P/0830

590P/1580

590P/2200

590P/2700

591P不可逆

591P/0015

591P/0035

591P/0040

591P/0070

591P/0110

591P/0165

591P/0180

591P/0270

591P/0380

591P/0500

591P/0725

591P/0830

591P/1580

591P/2200

591P/2700

590C可逆

590C/0350

590C/0700

590C/1100

590C/1500

590C/1800

590C/2700

591C不可逆

591C/0350

591C/0700

591C/1100

591C/1500

591C/1800

591C/2700

配件

AH470280U003电源板

AH470330U001电源板

AH466701U002电源板

AH385621U001电源板

AH470280U001电源板

AH385851U003电源板

AH385826U001通讯板

6055/link/00通讯板

6055/EI00/00通讯板

6055/PROF/00 通讯板

6055/PROF/00 通讯板

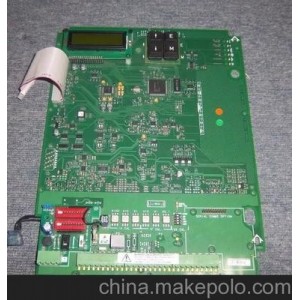

AH470372U002电脑主控板

AH387775U001 编码反馈板

590/AN测速反馈板

AH467407U001

690通讯板

6054/HTTL/00

6901/00操作面板

AH466703U002触发板

AH467328U001
